Esto es una recopilación de información para introducir y explicar unos mod muy típicos que realicé a mi consola favorita, y es mi favorita por la libertad a la hora de ser toqueteada. Muchos de estos mod fueron realizados hace años, pero quería hacer una pequeña reseña a estas modificaciones. Voy a intentar dar toda la información que se conoce de esta a día de hoy.

Pero antes vamos a conocerla un poco:

Historia

[gallery ids=“169,170” type=“rectangular”]

La Dreamcast (1998-2001) fue la última consola de Sega y una consola con un gran catálogo de estupendos juegos, pero con una muerte muy prematura. Sega, a punto de la bancarrota, se animó a lanzar lo que sería su última consola, la que no deja indiferente a nadie. Se adelantó a su generación y fue más potente que todos sus competidores. Se puede decir que es una de las consolas con un gran legado, ya que, aunque tuvo una vida corta, esta se ha convertido en una de las consolas más modificadas y que aún hoy en día siguen saliendo nuevos homebrew y se siguen rompiendo barreras en el sistema. Es una gran consola para iniciarse en la ingeniería inversa.

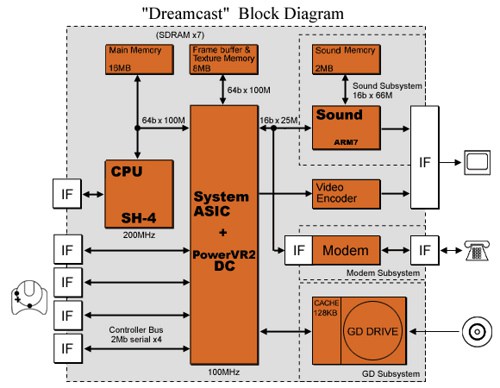

Sus principales características:

*CPU*	32 bit Hitachi SH4 RISC 200 Mhz
*GPU*	28 bit PowerVR2DC 100 Mhz y con 8 Mb de VRAM de 100 MHz
*Resolución*	16,77 millones de colores simultáneos (24 bit) y posibilidad de operar con texturas de 2048×2048
*Memoria Ram*	16 MB
*Sonido*	Super Intelligent (Yamaha) Procesador de sonido con CPU RISC ARM de 32-Bit (64 canales PCM/ADPCM) con 2 MB de memoria
*Soporte De Carga*	GD-ROM 1GB velocidad máxima x12
*Soporte Servicio en línea*	SegaNet / Dreamarena (mediante módem extraíble; en Asia, tarjeta Ethernet propia basada en un chip Realtek)
*Almacenamiento*	Visual Memory Unit (VMU) con 128 Kb de capacidad de memoria, pantalla, cruceta y botones que algunos juegos usaban para minijuegos
*S.O*	Microsoft Windows CE

Desmontando Dreamcast

02.-SegaDreamcastTop

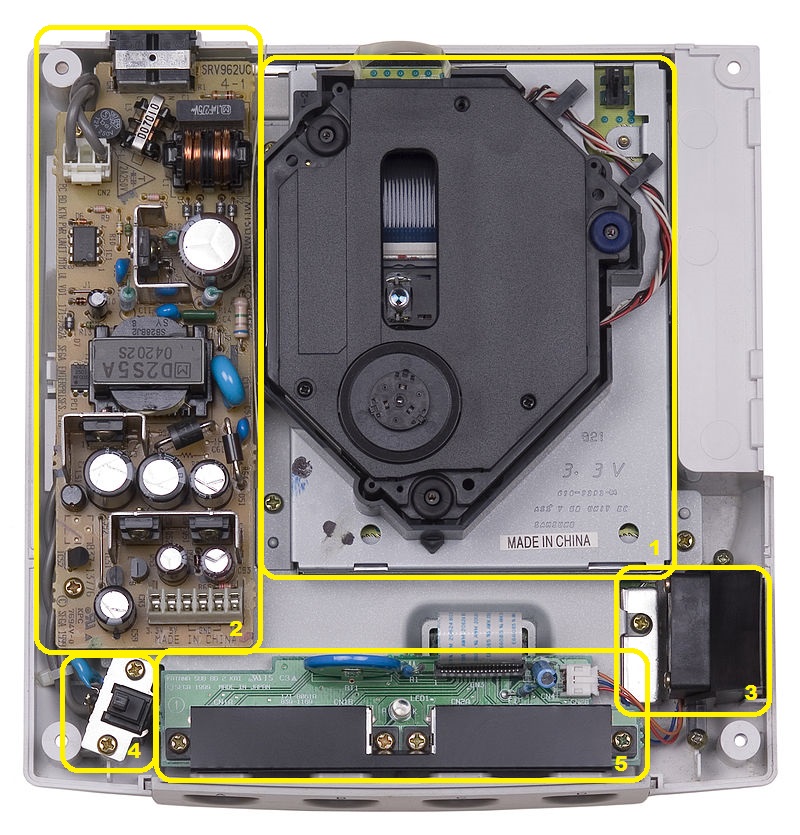

El punto 1 es el lector GD-ROM, el cual, como podemos imaginar, puede dar al traste con todos los sueños por seguir usando nuestra consola. A no ser que, como veamos próximamente, hayamos hecho algunos mod diferentes o compremos algunos elementos que sustituyen el GD-ROM por placas emuladoras. El punto 2 es la fuente de alimentación: en caso de avería podríamos instalar algún mod diferente que la sustituya o siempre la podemos reparar. El punto 3 es el ventilador de refrigeración forzada, y es muy importante que funcione, ya que si este no está conectado o no funciona, la consola no funcionará. El punto 4 es el interruptor de arranque de la consola, actúa sobre la entrada de la Fuente de alimentación. Y el punto 5 es la placa que dispone los conectores de los mandos y la batería que mantiene la hora. Debajo encontraríamos la placa base.

Conociendo la Placa Base

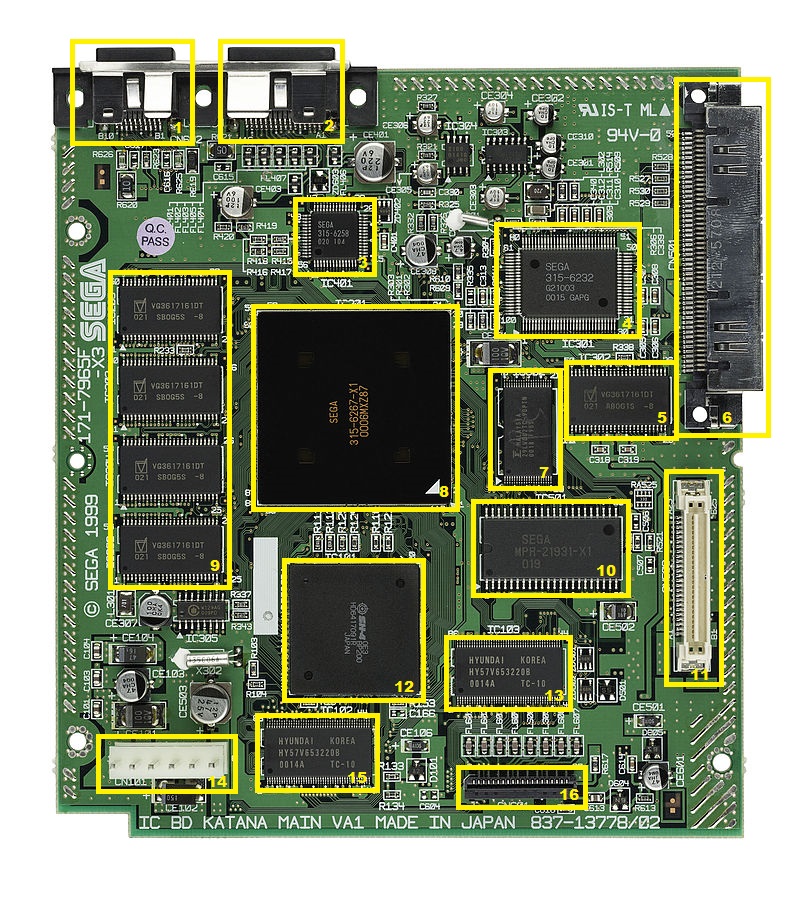

1. Conector Puerto Serial	2. Conector Puerto Grafico
3. Procesador Decodificador Grafico	4. Procesador de sonido Yamaha
5. Memoria RAM para Sonido de 2Mb	6. Puerto Expansión Modem/Ethernet
7. Memoria Flash RAM de 128k	8. Procesador Gráfico (GPU)
9. Memoria RAM de 16 MB	10. ROM (Chip BIOS)
11. Conector GD-ROM	12. Procesador (CPU)
13. Memoria RAM (8Mb)	14. Conector Alimentación
15. Memoria RAM De Video (8MB)	16. Conector Panel Frontal(Mandos, VMU y Reloj(RTC))

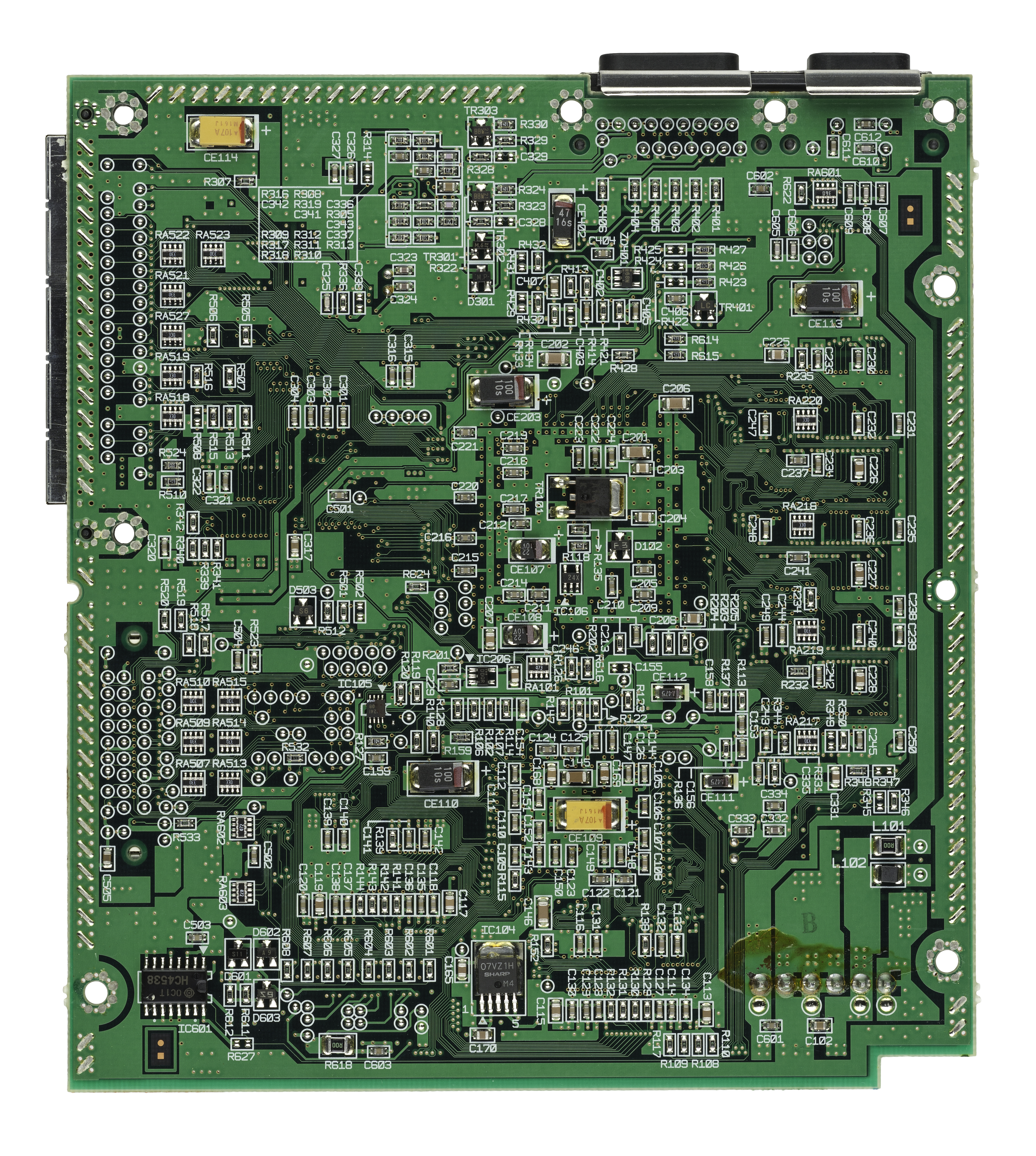

Este sería la parte posterior de su placa base :

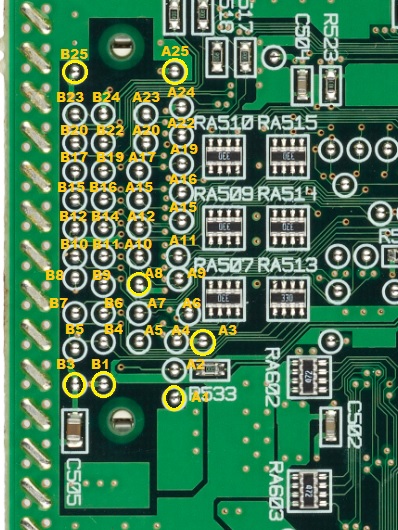

Pero para futuros mod nos interesa comentar un par de puntos de la placa que corresponden a los puntos del conector de GD-ROM. Además en esta cara podríamos encontrar puntos alternativos de otros pines aquí de otros conectores, pero nosotros nos centraremos en los puntos que mostramos en la foto siguiente, ya que estos nos permitirán implantar un puerto IDE para conectar un disco duro.

El número rojo que encontraréis al lado de la leyenda es el pin que corresponde en un cable IDE.

B1. +3,3v	A1. +3,3v
A2. G_RESET (1)
B3. +5v	A3. +5v
B4. D6 (5)	A4. D7 (3)
B5. D9 (6)	A5. D8 (4)
B6. D4 (9)	A6. D5 (7)
B7. D11 (10)	A7. D10 (8)
B8. GND	A8. GND
B9. D2 (13)	A9. D3 (11)
B10. D13 (14)	A10. D12 (12)
B11. D0 (17)	A11. D1 (15)
B12. D15 (18)	A12. D14 (16)
B14. I/O WRITE (23)	A14. DMARQ (21)
B15. IO HRDY (27)	A15. I/O READ (25)
B16. INTRQ (IRQ) (31)	A16. DDACK (29)
B17. Addr1 (33)	A17. EMPH
B19. Addr2 (36)	A19. Addr0 (35)
B20. CS1N (38)	A20. CS0N (37)
B22. LRCK	A22. BCK
B23. CD CLK	A23. SDAT
B24. P. GND	A24. P. GND
B25. +12V	A25. +12V

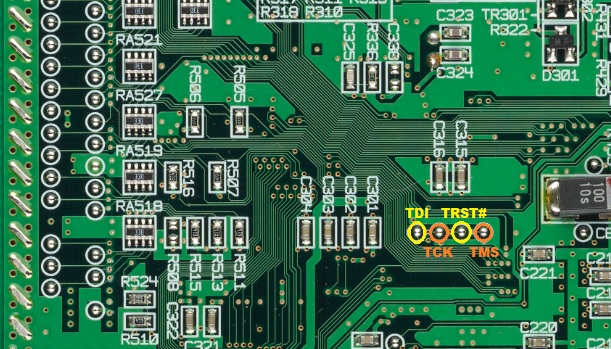

JTAG

01e.-JGTAG

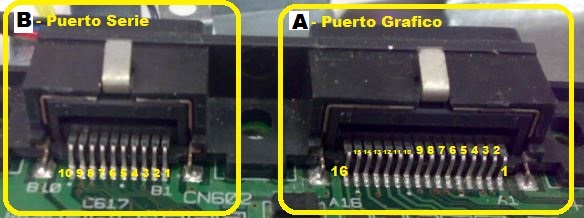

Conector Serie y Conector Gráfico

B1. (Output) +5V	A1. GND
B2. (Output)SCK	A2. (Output) Audio Derecha(Audio Right)
B3. GND	A3. (Output) Audio Izquierda (Audio Left)
B4. (Input) RX	A4. (Output) +12v
B5. (Output) TX	A5. (Output) +5v
B6. (Output) RTS	A6. (Input) Horiz Scan Mode: Grounded = 31 KHz VGA / Disconnected = 15 KHz TV
B7. (Input) CTS	A7. (Input) Format: Grounded = RGB / Disconnected = Composite/S-Vide
B8. GND	A8. (Output) Vertical Sync (VGA Mode)
B9. (Input) /RES	A9. (Output) Horizontal Sync (VGA Mode)
B10. (Output) +3,3V	A10. (Output) Composite Sync
A11. (Output) S-Video Chrominance (C)
A12. (Output) S-Video Luminance (Y)
A13. (Output) Composite Video
A14. (Output) Blue
A15. (Output) Green
A16. (Output) Red

Fuente De Alimentación

04.-FuenteAlimentación

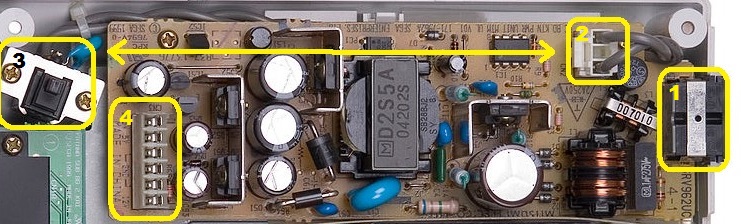

Es una fuente de alimentación conmutada muy ajustada para el uso de la Dreamcast. En el punto 1 tendríamos la entrada de tensión alterna 220V (en el caso de la europea), en el punto 2 está el conector del cable que va al interruptor de encendido (punto 3), y en el punto 4 tenemos el conector de tensiones de salida, que se conecta a través de unos pines que se insertan. Este es el punto que más problema da (pantalla negra, led de encendido a medio lucir, cuelgues, reseteo …)

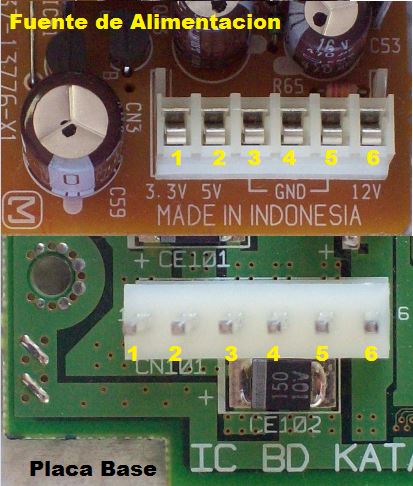

05.-ConectorFuenteAlimentación

+3.3 V
+5 V
GND
GND
GND
+12V

Conector De Expansión G2

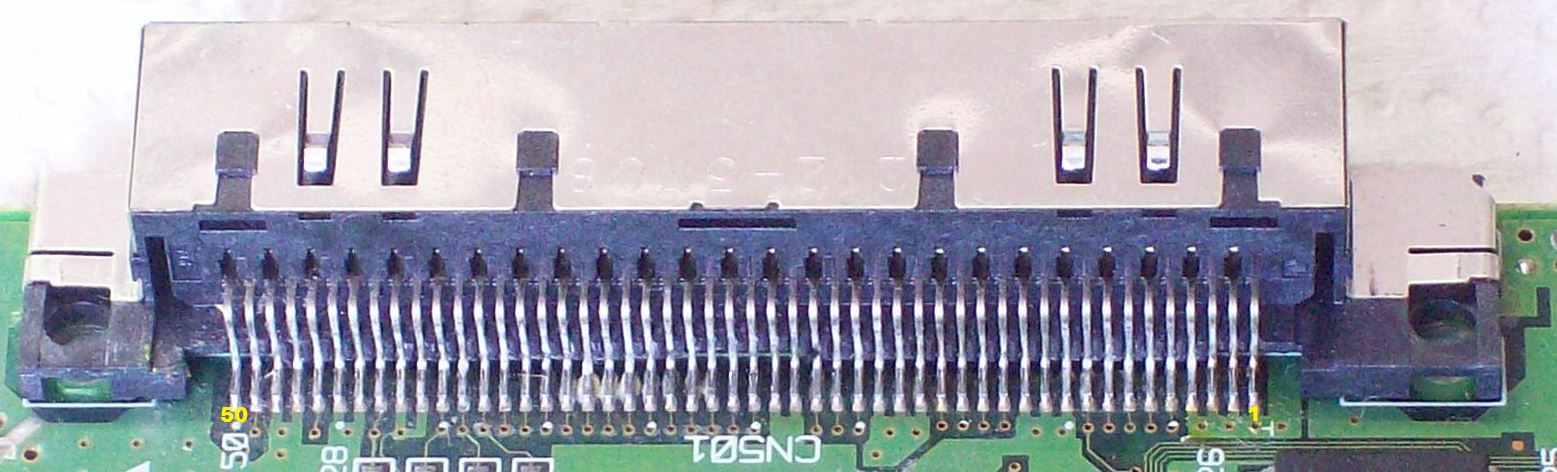

Este puerto es el usado para la conexión del modem y del puerto LAN. Tiene dos modos de funcionamiento: Simple Mode (25 MHz) y Full Mode (200 MHz).

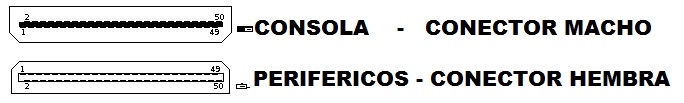

06.-ConectorG2 07.-ConectorG2

1. (Output) +5V	2. (Output) +5V
3. (Output) +5V	4. (Output) +5V
5. ¿?	6. (Input) /IRQA
7. ¿?	8. ¿?
9. ¿?	10. GND
11. GND	12. GND
13. (Input) /IRQB	14. (Output) /LBE
15. ¿?	16. (Output) /UBE
17. (Output) +3.3V	18. (Output) +3.3V
19. (Output) +3.3V	20. (Input) /BTB
21. (Output) /AEN	22. (Input) /BTA
23. GND	24. GND
25. (IO) AD15 Bus de Dirección y Datos multiplexado (16Bits)	26. (IO) AD14 Bus de Dirección y Datos multiplexado (16Bits)
27. (IO) AD13 Bus de Dirección y Datos multiplexado (16Bits)	28. (IO) AD12 Bus de Dirección y Datos multiplexado (16Bits)
29. (IO) AD11 Bus de Dirección y Datos multiplexado (16Bits)	30. (IO) AD10 Bus de Dirección y Datos multiplexado (16Bits)
31. (IO) AD09 Bus de Dirección y Datos multiplexado (16Bits)	32. (IO) AD08 Bus de Dirección y Datos multiplexado (16Bits)
33. (IO) AD07 Bus de Dirección y Datos multiplexado (16Bits)	34. (IO) AD06 Bus de Dirección y Datos multiplexado (16Bits)
35. (IO) AD05 Bus de Dirección y Datos multiplexado (16Bits)	36. (IO) AD04 Bus de Dirección y Datos multiplexado (16Bits)
37. (IO) AD03 Bus de Dirección y Datos multiplexado (16Bits)	38. (IO) AD02 Bus de Dirección y Datos multiplexado (16Bits)
39. (IO) AD01 Bus de Dirección y Datos multiplexado (16Bits)	40. (IO) AD00 Bus de Dirección y Datos multiplexado (16Bits)
41. GND (Protege señal de reloj)	42. GND (Protege señal de reloj)
43. (Output) CLK Reloj del Sistema	44. GND (Protege señal de reloj)
45. GND (Protege señal de reloj)	46. (Output) /Reset
47. GND	48. GND
49. ¿?	50. ¿?

Conector Mando

Ahora vamos a hacer solo una pequeña reseña; más adelante le dedicaré una serie de entradas para explicar cómo funciona. Se hace mediante una transferencia con un protocolo serie simétrico.

Y el Pin-Out es el siguiente: 1. (Output) Serial Data	2. (Output) +5v
3. Ground	4. (Input) Indica si hay un mando presente mediante una conexión a GND dentro del mando.
5. (Output) Señal de Reloj
